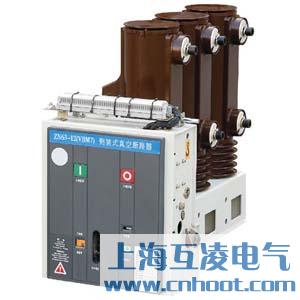

VBM7-12真空斷路器原理

VBM7-12真空斷路器系戶內高壓開關設備，適用于額定電壓12千伏、頻率50Hz的三相電力系統中,作為保護和控制電器使用，由于真空斷路器的特殊優越性，尤其適用于需要電流下的頻繁操作，或多次開斷短路電流表的場所。

VS1-12(VBM7)真空斷路器采用固定式安裝，主要用于固定式開關柜，該斷中器既可單獨使用，又可用于環網供電、箱式變或各種非標供電系統。

使用環境條件

1、周圍空氣溫度：上限+40度，下限-40度；

2、海拔：≤200(hn(若海拔增高，則額定絕緣水平相應提高)；

3、風壓：不超過700Pa(相當于風速34m/s)；

4、地震烈度：不超過8度；

5、污穢等級：Ⅳ級；

6、最大日溫差：不超過25度；

7、相對濕度：日平均不大于95%，月平均不大于90%；

8、無易燃、爆炸危險、化學腐蝕及劇烈振動的場所。

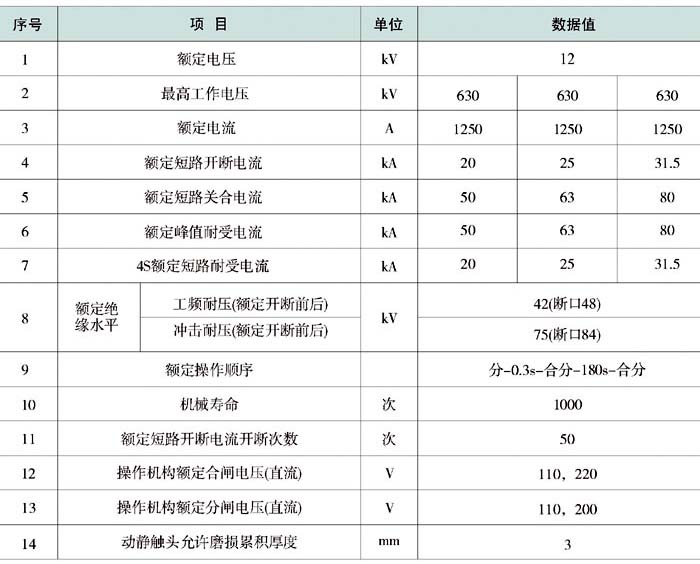

主要技術參數

外形及安裝尺寸

主要產品型號

VBM7-12/630-20、VBM7-12/630-25、VBM7-12/630-31.5

VBM7-12/1250-20、VBM7-12/1250-25、VBM7-12/1250-31.5
