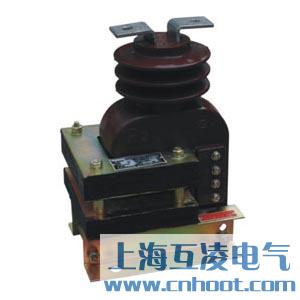

LQJ-10Q電流互感器

產品名稱：LQJ-10Q電流互感器
型號：LQJ-10Q
品牌：上海互凌
座機：021-31263351
企業QQ：919107474
溫馨提示：訂貨時請詳細核對產品規格型號，非標產品訂購則需提供結構、參數、標準、用處等；若之前有過訂購經歷，希望能提供接線圖、接線方式、原理圖及型號等詳細參數。
資料請聯系互凌
訂貨方案：
1、提供接線方案圖編號、用途和單線系統圖、額定電壓、額定電流等
2、開關柜控制、測量及保護功能以及其他閉鎖和自動裝置的要求
3、開關柜使用在特殊環境條件時，應在訂貨時詳細說明
4、需要其它或超出附件、備件時應提出種類和數量

產品詳情

LQJ-10Q電流互感器原理

LQJ-10Q型電流互感器為全工況環氧樹脂澆注絕緣、穿墻式電流互感器，均適用于手車式開關柜或其他型式開關柜中,供額外電壓為10kV及以下,適用于交流50Hz，額定電壓10KV及以下交流線路中,作電流,電能測量及繼電保護用。

LQJ-10Q型電流互感器參數

型號	額定電流比	準確級組合	準確級及額定輸出				短時熱電流	額定動穩定電流
			0.2S	0.2	0.5	10P10
LQJ-10Q LQJC-10Q	5/5A	0.2s/10P10 0.2/10P10 0.5/10P10	10	10	15	15	0.5	1.1
	10/5A						0.9	2.2
	15/5A						1.4	3.4
	20/5A						1.8	4.5
	30/5A						2.7	6.8
	40/5A						3.6	9
	50/5A						4.5	11.3
	75/5A						6.8	16.9
	100/5A						9	22.5
	150/5A						11.3	24
	200/5A						15	32
	300/5A						22.5	48
	400/5A						30	64
	500/5A						30	75
	600/5A						30	75
	800/5A						40	80

產品名稱：
LQJ-10Q電流互感器

型號：
LQJ-10Q

上海互凌電氣有限公司是一家具有多年成套配件生產歷史，集開發、生產、銷售為一體的綜合型企業。產品豐富多樣以滿足客戶提出的特殊要求，關注客戶的應用細節以提高產品的現場使用壽命，是國家真空斷路器、負荷開關及隔離開關的主要生產廠家之一。提供產品的型號、接線圖、原理、作用、價格、參數，歡迎來電咨詢訂購。
